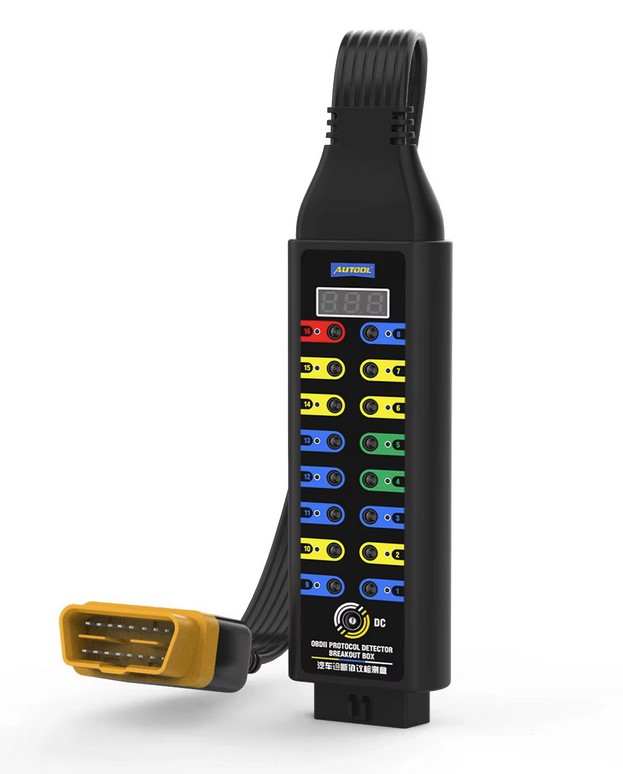

AUTOOL OBD2 Breakout Box – Uppgraderad Version
Den smarta lösningen för felsökning av OBD2-system
Gör din felsökning snabbare, säkrare och mer exakt med AUTOOL OBD2 Automotive Diagnostic Protocol Detector / Breakout Box.
Detta professionella verktyg låter dig analysera alla 16 stift i OBD-kontakten, mäta spänning och jord, och övervaka CAN- och kommunikationssignaler – allt utan att riskera att skada fordonets elektronik.
Varför välja AUTOOL Breakout Box?
✅ Full kontroll – Anslut multimeter eller oscilloskop och mät signaler direkt från OBD2-stiften

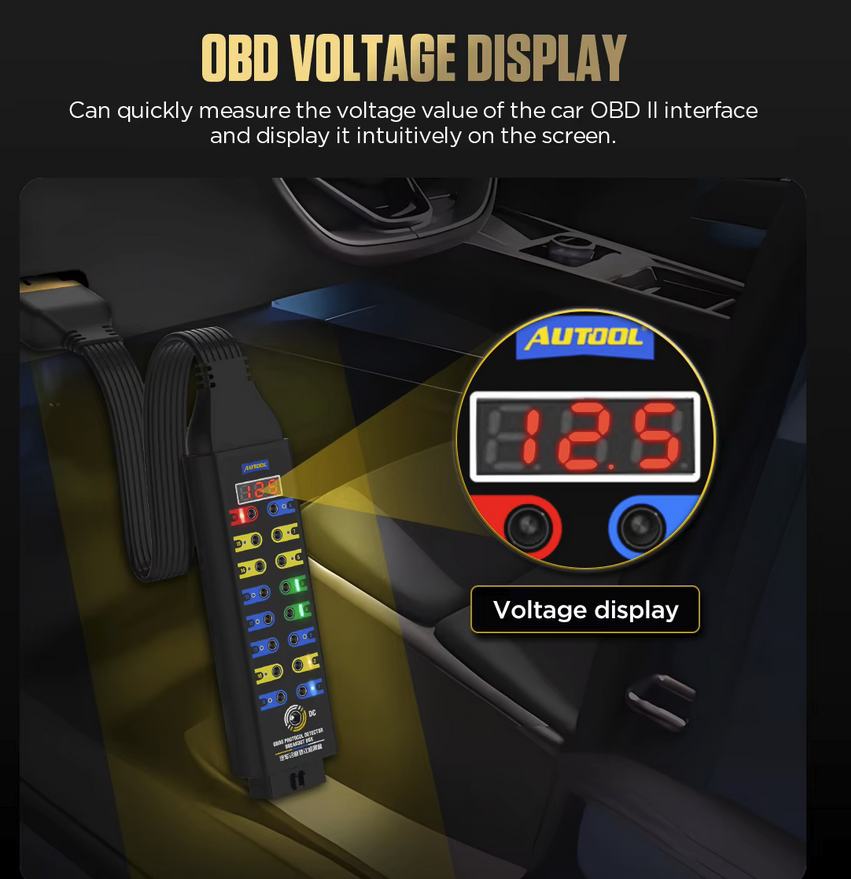

✅ Inbyggd spänningsdisplay – Se realtids-spänning och status för jord och matning

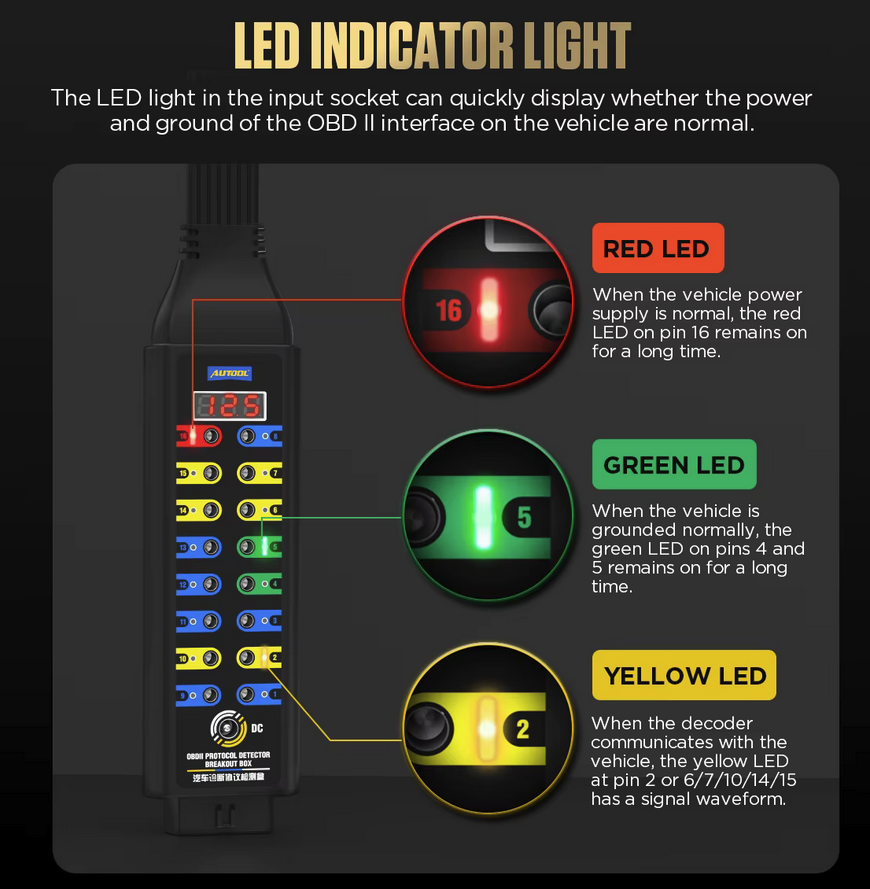

✅ Tydliga LED-indikatorer – Visar om bilen har korrekt ström och kommunikation
✅ Säker felsökning – Undvik felkopplingar och kortslutningar med tydliga anslutningar

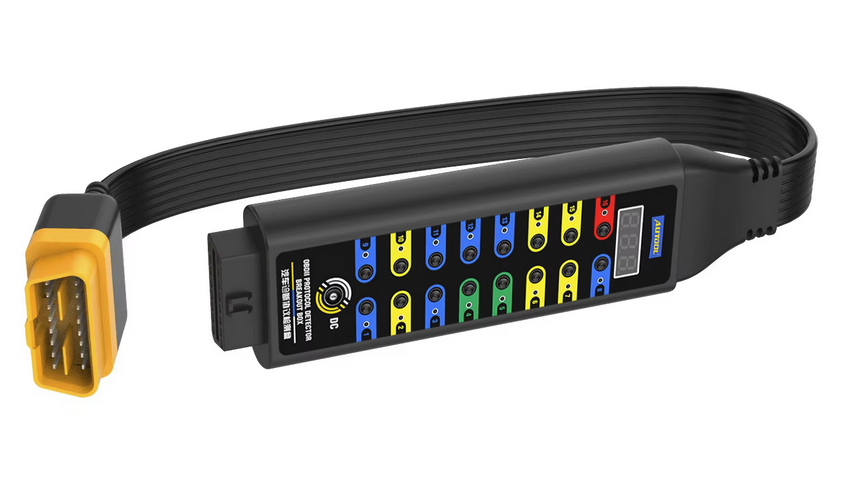

✅ Flexibel kabel (45 cm) – Ger gott om utrymme även i trånga utrymmen

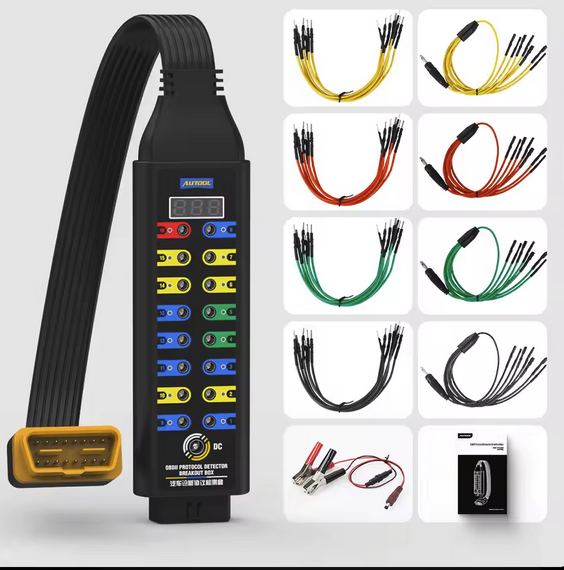

✅ Professionell kvalitet – TPU-kabel, robusta bananjack och färgkodade hopparledningar
Perfekt för:
Bilverkstäder som felsöker kommunikationsproblem
Bilelektriker som behöver mäta signaler på ett säkert sätt
Diagnostikspecialister som jobbar med CAN, K-Line, ISO9141, PWM eller VPW-protokoll
Utbildning & träning – pedagogiskt verktyg för att visa OBD2-kommunikation i realtid
Tekniska höjdpunkter
Kompatibel med alla fordon med standard OBD2-kontakt
Mäter 8–30 V, visar spänning direkt på display

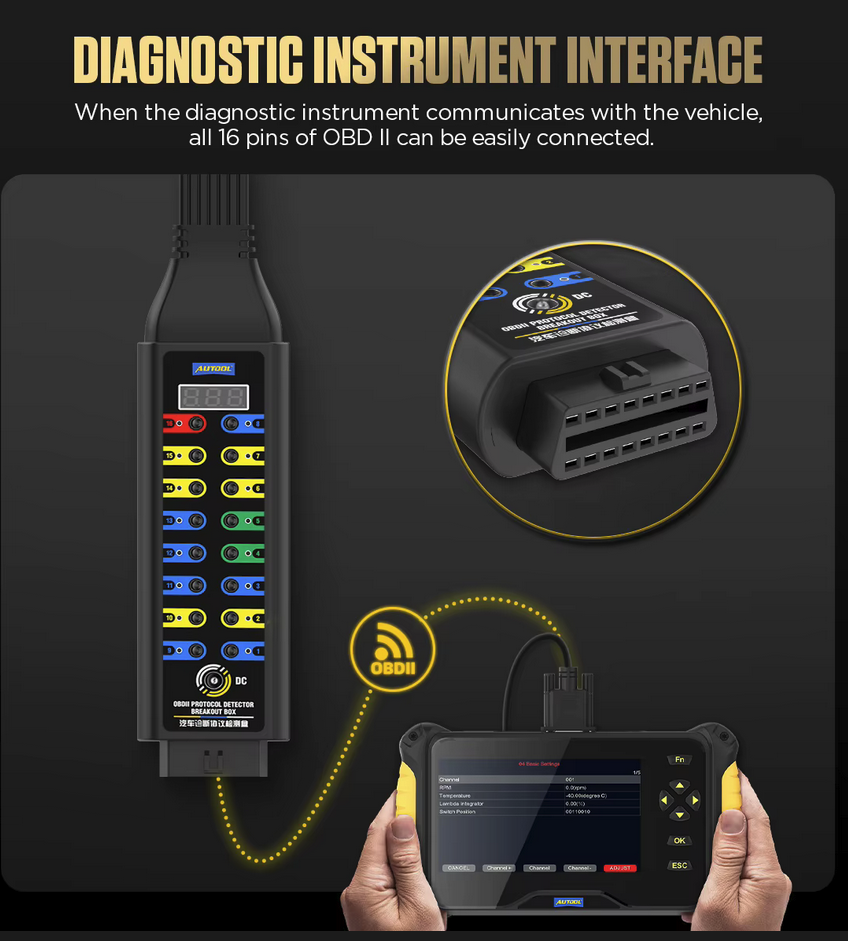

Stöd för mätning av samtliga 16 stift
Tål daglig professionell användning
Vanliga situationer där en breakout box behövs
1. När diagnosverktyget inte kan kommunicera med bilen
Du kan kontrollera om det finns spänning (12 V) och jord på rätt pinnar. Detta hjälper dig avgöra om felet ligger i bilens OBD-uttag, i kabeln eller i själva diagnosverktyget.2. Vid felsökning av kommunikationsproblem (CAN-bus, K-line)
Genom att mäta signalnivåer på CAN High/Low eller K-line kan du hitta brutna ledningar, kortslutningar eller störningar i nätverket.3. När du misstänker problem med motorstyrsystem
Med en breakout box kan du ansluta oscilloskop eller multimeter och övervaka datatrafik i realtid, för att se om ECU:n svarar som den ska.4. Vid programmering eller uppdatering av styrenheter
Verktyget hjälper dig att säkerställa att spänningen är stabil innan du startar programmering eller mjukvaruuppdatering, så att du undviker avbrott som kan skada styrenheten.5. För utbildning och demonstration
En breakout box är ett pedagogiskt verktyg för att visa hur OBD2-kommunikation fungerar och låta elever mäta signaler på ett säkert sätt.6. Vid utveckling eller test av diagnosutrustning
När du bygger eller testar egna OBD2-läsare kan du ansluta mätinstrument enkelt och säkert, vilket gör felsökning och utveckling smidigare.
