ATDIAG OBD Breakout box OBD2 diagnostic
ATDIAG OBD Breakout box OBD2 diagnostic

ATDIAG OBD Breakout box OBD2 diagnostic

949 kr

Leverans:  10-14 arbetsdagar
Artnr: 200-701
  • Produktbeskrivning

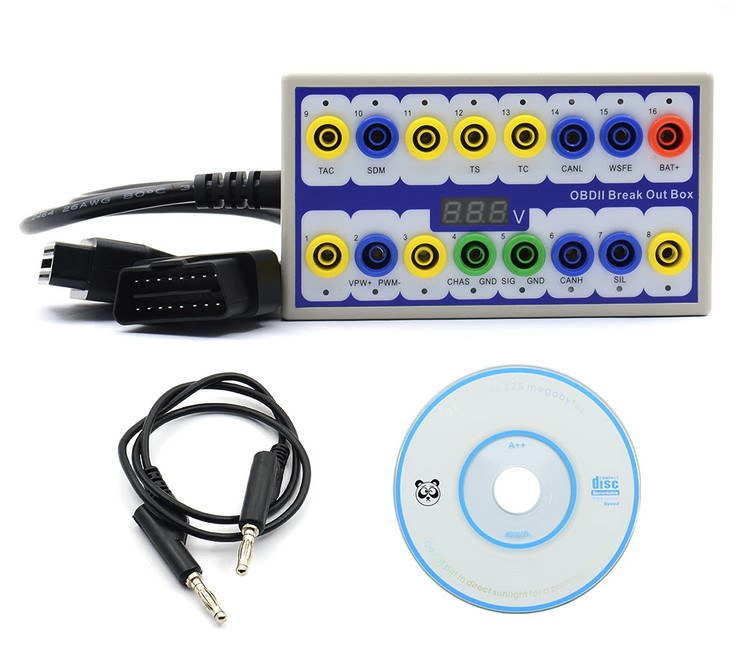

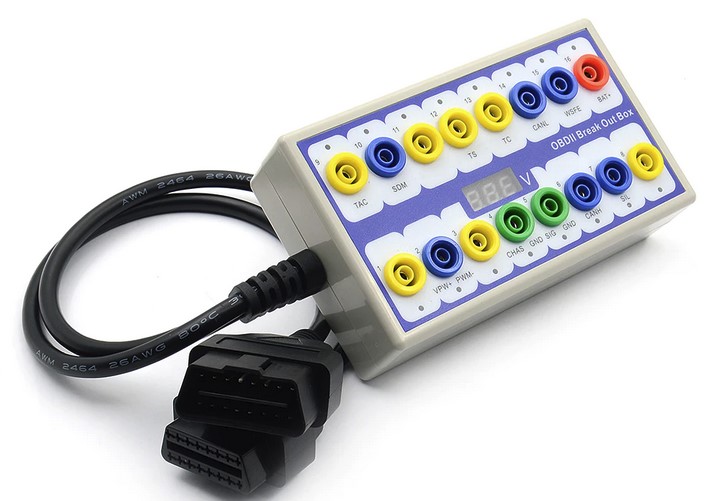

  • OBD2 breakout box för att följa varje och möjliggöra mätning av samtliga signaler i OBD2 kontakten.

    Röd och grön-kontakt markerar chassijord respektive 12V matningsspänning.

    Värdefullt verktyg om man misstänker fel nätverket vid exempelvis ingen kommunikation i CANBUS-nätverk. Boxen möjliggör även enkel resistansmätning av exempelvis 120 Ohm terminering på CAN.

    Samtliga 16 stift än numrerade och har statusindikering med LED och boxen har uttag för 4mm banankontakter. Inbyggd voltmätare för att visuellt kontrollera matningspänning under alla tillfällen.

    Boxen kan även användas för att upprätthålla spänningen via extern strömförsörjning vid byte av exempelvis batteri för att på så vis slippa förlora radioinställningar.

    Levereras inkl kablage.


    1. In the process of using decoder, error can be found and diagnosed OBD connector link.
    2. You can monitor the OBD interface voltage and ground, showed low voltage. Display diagnostic stitching error.
    3. Jump for OBD interface signals. Signal lines such as decoder of 7 to 15 vehicles online.
    4. Rapid detection of OBD2 diagnostic connector whether every stitch of the normal communication.
    5. Replace the battery, save the car data function. When replace the battery, plug OBD2 connector into the car, at the same time connect additional power to the control box, so that ensure vehicle data is not lost.

    This OBDII Protocol Detector & Break Out Box has wide range of applications in diagnostics, key programming and chip tuning:
    - To monitor data steam while performing test on vehicle using a Scantool. This makes it possible for you to both execute a test and simultaneously monitor the testing process.

    - Display testing voltage on the car or truck
    - Display communicating pin number
    - Is an extension of OBD Diagnostic Link Connector (DLC)
    - For short circuiting of pins
    - To detect isolated circuits problems
    - Is a power extension cord for small DC testers that need an external power source (maximum 1.2 amps.)
    - To test circuits with a meter or scope.
    - To check Power (Pin 16), Chassis Ground (Pin 4) and Signal Ground (Pin 5)
    - Save ECU data when replacing vehicle battery.
