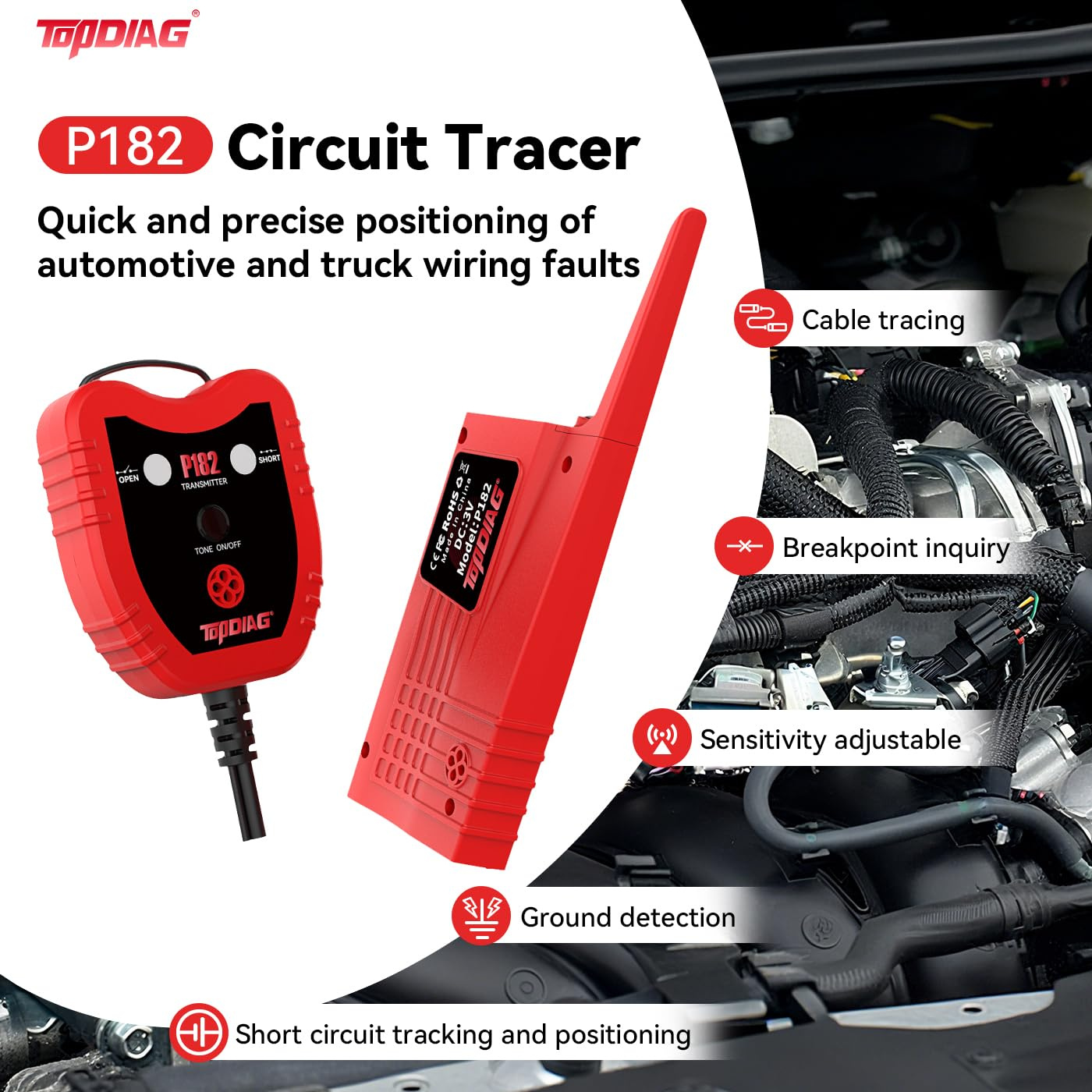

TOPDIAG P182 kabel och ledningssökare används för att hitta öppna och kortslutna kretsar gör det enkelt att lokalisera säkringsbrott, avbrott i anslutningar, trasiga kablar och strömläckage genom förändringar i ljudsignalen. Det kan även spåra ledningar och kablar utan att skada isoleringen. Detta är ett praktiskt och effektivt kretsfelsökningskit för hemmafixare, elektriker och tekniker som snabbt och enkelt vill kontrollera kabelkontinuitet och hitta felpunkter i kretsar.
OBS: Utformat för 9–30V DC.
[LOKALISERA FELPUNKTER EFFEKTIVT]

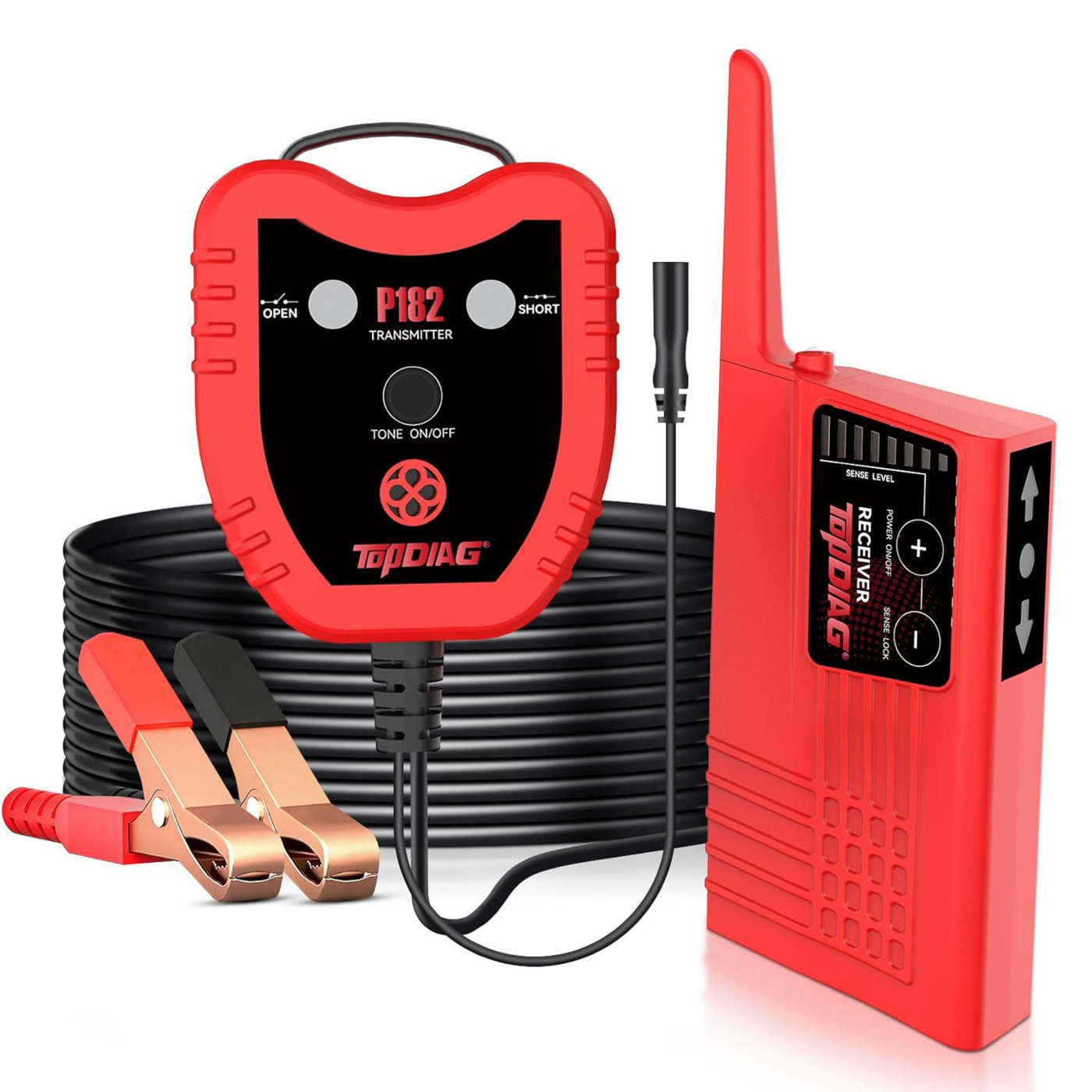

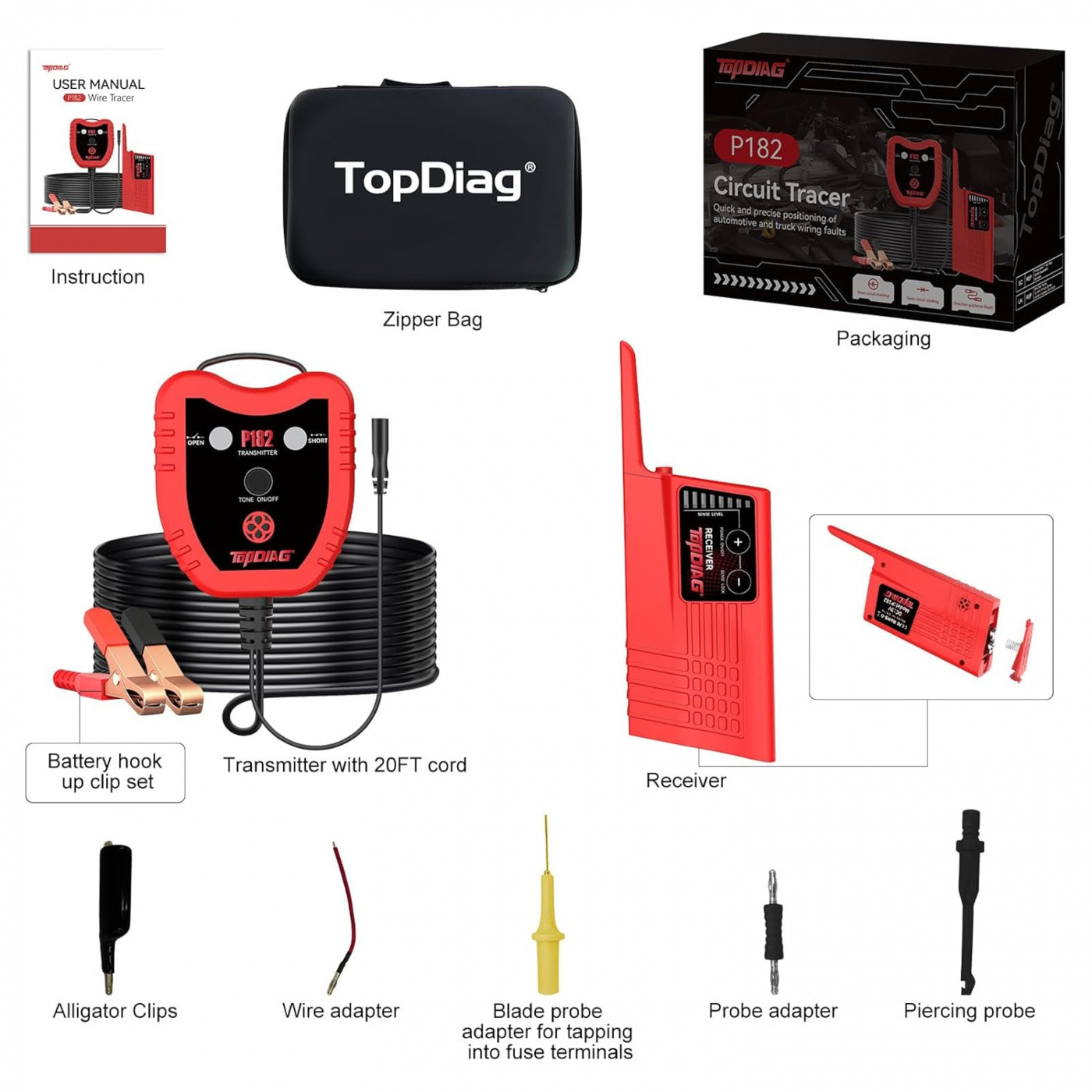

P182 kretsfelsökare levereras med sändare och mottagare där LED-indikatorer visar öppna eller kortslutna kretsar. Den inbyggda summern i mottagaren hjälper dig att snabbt och enkelt hitta avbrott, trasiga kablar, strömläckage och även spåra ledningar.
[KONTROLL AV KORTSLUTNING]
P182 Automotive Short Circuit Finder hjälper effektivt till att hitta kortslutningar och öppna kretsar i kablage. Den gör det möjligt att:
- Hitta kortslutningar utan att demontera plastpaneler, lister eller mattor
- Spåra kabeldragningar
- Identifiera avbrott, brytare eller skadade delar i ledningar
- Spåra orsaker till kraftig batteriurladdning
- Testa och diagnostisera intermittenta elektriska problem
OBS: Ljudsignalen kan påverkas av signalutbredning, motstånd, skärmning och kretsens komplexitet.
TOPDIAG P182 används främst för att hitta kabelbrott, kortslutningar och strömläckage i fordons elsystem utan att behöva riva hela kabelhärvan. Den fungerar på 9–30V DC-system och används ofta på bilar, lastbilar, båtar och släp.
Anslut sändaren
- Koppla den röda klämman till plus (+)
- Koppla den svarta klämman till minus/jord
- Anslut sedan testkablarna till den krets eller kabel du vill felsöka
Sändaren skickar då ut en signal genom kabeln.
Starta mottagaren
- Sätt i 2 st AAA-batterier i mottagaren
- Slå på mottagaren och justera känsligheten/volymen
När mottagaren kommer nära kabeln hörs en ton eller signal.
Spåra kabeln
För mottagaren längs kabelhärvan:
- Stark ton = du är nära signalen
- Svag eller försvunnen ton = möjligt kabelbrott eller felpunkt
Det gör att du kan följa kabeln bakom paneler, under mattor eller i kabelstammar utan att öppna upp allt.
Hitta kortslutningar
Verktyget används ofta när:
- säkringar går hela tiden
- batteriet laddas ur
- lampor fungerar intermittent
- en kabel ligger mot jord/chassi
Du följer signalen tills tonen ändras eller försvinner, vilket visar var felet finns.
Vanliga användningsområden
- hitta avbrott i släpvagnskablage
- lokalisera kabelbrott i dörrar
- felsöka elsystem i bil
- hitta tjuvström/batteriläckage
- spåra dolda kablar
Viktigt att tänka på
- Fungerar endast på DC 9–30V
- Mottagaren behöver AAA-batterier
- Signalstyrkan påverkas av skärmning och tjocka kabelstammar
- Högsta känslighet fungerar bäst vid svaga signaler
