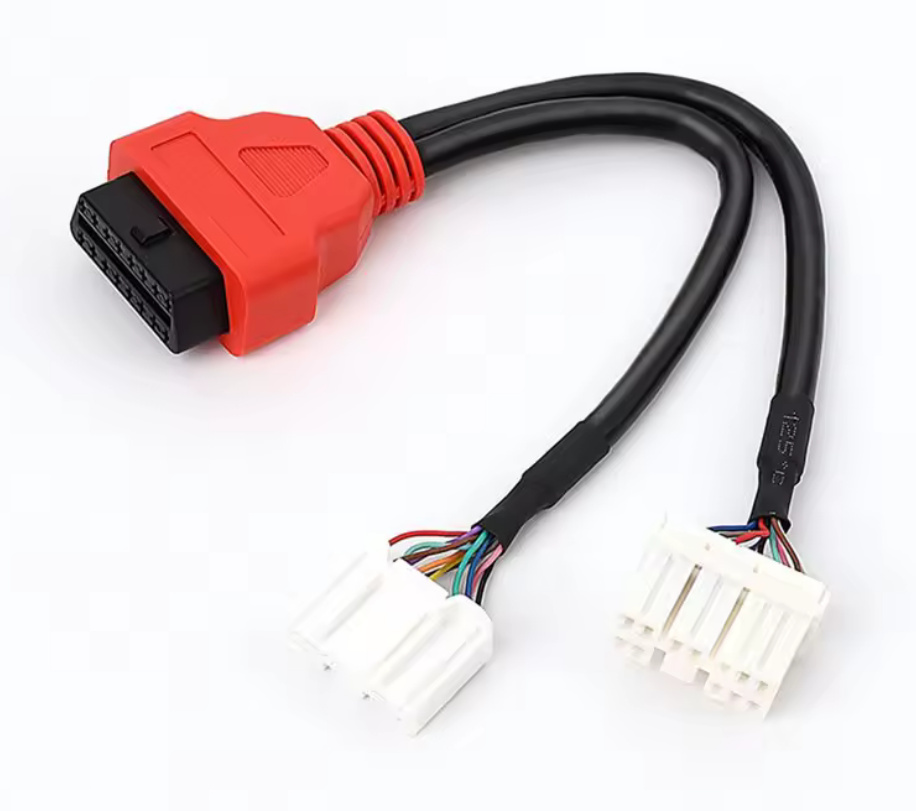

TCAN003 Splitter Y-Cable för Tesla Model 3, Y, S & X – 20+12 Pin till 16 Pin OBD2
TCAN003 är en professionell diagnosadapter för Tesla som gör det möjligt att ansluta kompatibel diagnostikutrustning till bilens CAN-/diagnossystem. Kabeln kombinerar både 20-polig och 12-polig Tesla-anslutning med en standard 16-polig OBD2-anslutning och är framtagen för smidig och tillförlitlig diagnostik av Tesla-fordon.
Vad används TCAN003 till?
TCAN003 används som adapter mellan Teslas diagnostikanslutning och ett kompatibelt diagnosinstrument. Kabeln gör det möjligt för diagnosverktyget att kommunicera med bilens elektroniska system för exempelvis systemdiagnostik, avläsning av felkoder, felsökning, systemkontroller samt andra diagnos- och servicefunktioner som stöds av bilen och diagnosverktyget.
Adaptern är särskilt användbar för verkstäder, Tesla-specialister och tekniker som arbetar med diagnostik och service av elfordon.
2-i-1 – 20+12 Pin till 16 Pin OBD2
TCAN003 kombinerar funktionerna från de tidigare TCAN001 20-pin och TCAN002 12-pin adaptrarna i en och samma kabel. Det innebär att du slipper använda flera separata adaptrar för olika Tesla-modeller.
På diagnossidan finns en standard 16-polig OBD2-anslutning, vilket gör kabeln kompatibel med ett stort antal Autel-diagnosinstrument med stöd för Tesla.
Kompatibilitet
TCAN003 är avsedd för:
- Tesla Model S
- Tesla Model X
- Tesla Model Y
- Tesla Model 3 – kompatibla modeller från 2021 och framåt med värmepump
Exakt kompatibilitet kan variera beroende på bilmodell, produktionsdatum och vilket diagnosinstrument som används.
Hur kopplas kabeln in?
Exempel – inkoppling på Tesla Model Y
På Tesla Model Y ansluts TCAN003 till bilens CAN-diagnoskontakt, som är placerad vid A-stolpen i det främre passagerarfotutrymmet på de modeller som använder denna anslutning.
För att ansluta kabeln lokaliseras först bilens CAN-diagnoskontakt. TCAN003 kopplas därefter in mellan bilens befintliga kontakter och ger samtidigt tillgång till en 16-polig OBD2-kontakt. Till denna ansluts ett kompatibelt diagnosinstrument, exempelvis Autel MaxiSYS Ultra, MS909 eller MS919.
När kabeln är ansluten kan diagnosinstrumentet kommunicera med bilens CAN-system för exempelvis felkodsläsning, livedata, systemdiagnostik och andra service- och diagnosfunktioner som stöds av diagnosverktyget.
Anslutning:
Tesla Model Y CAN-kontakt → TCAN003 → 16-pin OBD2 → diagnosinstrument
Observera: Anslutning och placering kan skilja sig beroende på bilens produktionsår. Kontrollera alltid att TCAN003 är rätt adapter för den aktuella bilen innan anslutning.
Tesla Model S och Model X:
TCAN003 ansluts till bilens X437-diagnosanslutning.
Tesla Model 3 och Model Y:
TCAN003 ansluts till bilens CAN-diagnosanslutning.
När kabeln är ansluten till bilen kopplas det kompatibla diagnosinstrumentet till kabelns 16-poliga OBD2-kontakt. Diagnosverktyget kan därefter kommunicera med bilens system.
Placeringen och typen av diagnostikanslutning kan skilja sig beroende på modell och produktionsår. Kontrollera därför alltid fordonets kompatibilitet och korrekt anslutningspunkt före användning.
Kompatibel med Autel-diagnosinstrument
TCAN003 fungerar med flera Autel MaxiSYS- och MaxiCOM-enheter som har stöd för Tesla-diagnostik, bland annat:
- MaxiSYS Ultra
- MaxiSYS Ultra EV
- MaxiSYS Ultra Lite
- MaxiSYS MS919
- MaxiSYS MS909
- MaxiSYS MS909EV
- MaxiSYS Elite / Elite II / Elite II Pro
- MaxiSYS MS908S Pro / MS908S Pro II
- MaxiCOM MK908 Pro II
Fördelar
- 2-i-1 diagnosadapter för Tesla
- 20-pin + 12-pin till 16-pin OBD2
- Ersätter användningsområden för TCAN001 och TCAN002
- Anpassad för Tesla Model 3, Y, S och X
- Ger direkt anslutning till bilens CAN-/diagnossystem
- Kompatibel med flera professionella Autel-diagnosinstrument
- Stabil och tillförlitlig anslutning vid diagnostik
- Praktisk lösning för verkstäder och professionell felsökning
Observera
TCAN003 är en adapterkabel och inte ett fristående diagnosinstrument. För diagnostik krävs ett kompatibelt diagnosverktyg med stöd för Tesla. Funktioner och fordonskompatibilitet kan variera beroende på Tesla-modell, årsmodell, produktionsdatum och diagnosutrustning.
Kontrollera alltid kompatibiliteten med det aktuella fordonet och diagnosinstrumentet före användning.
