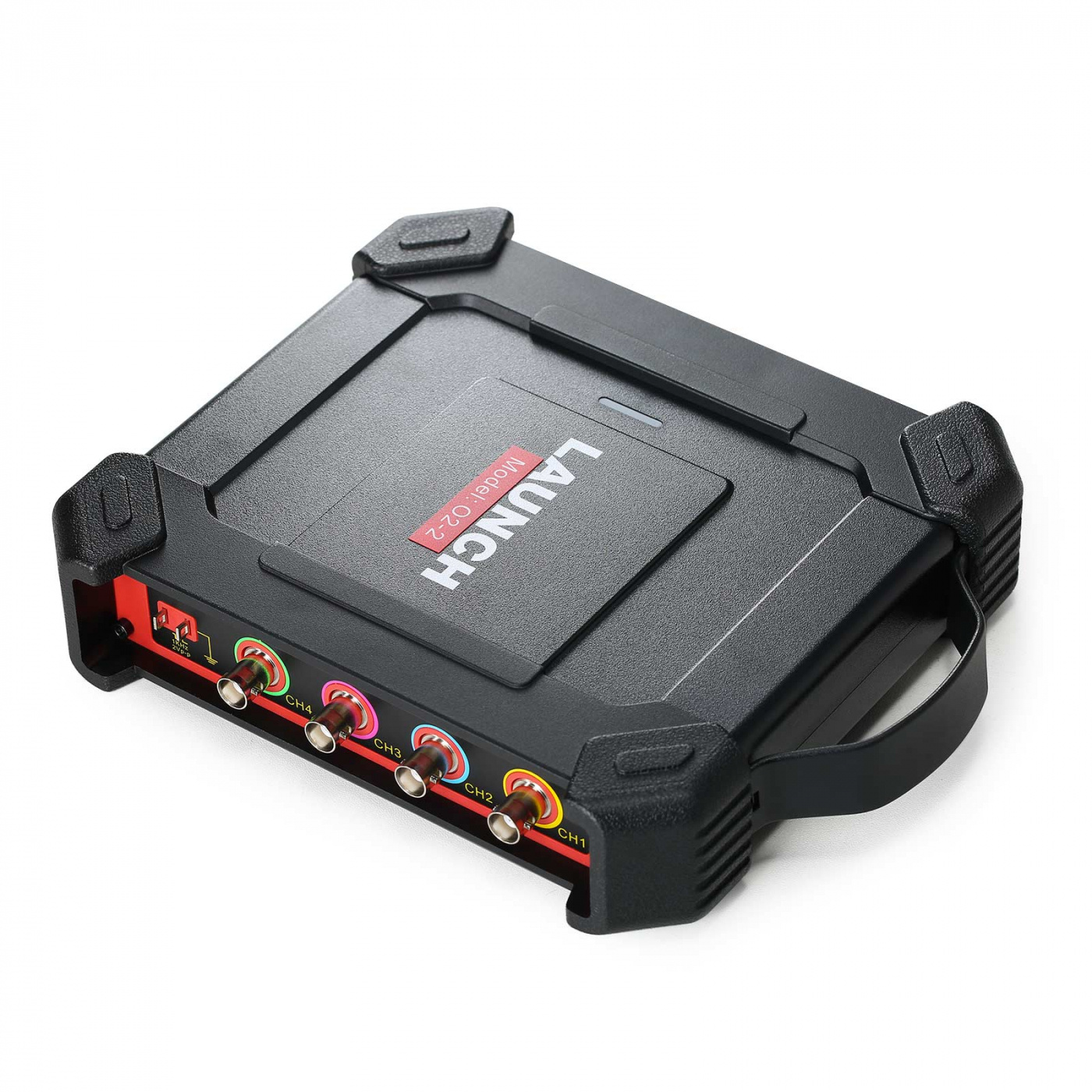

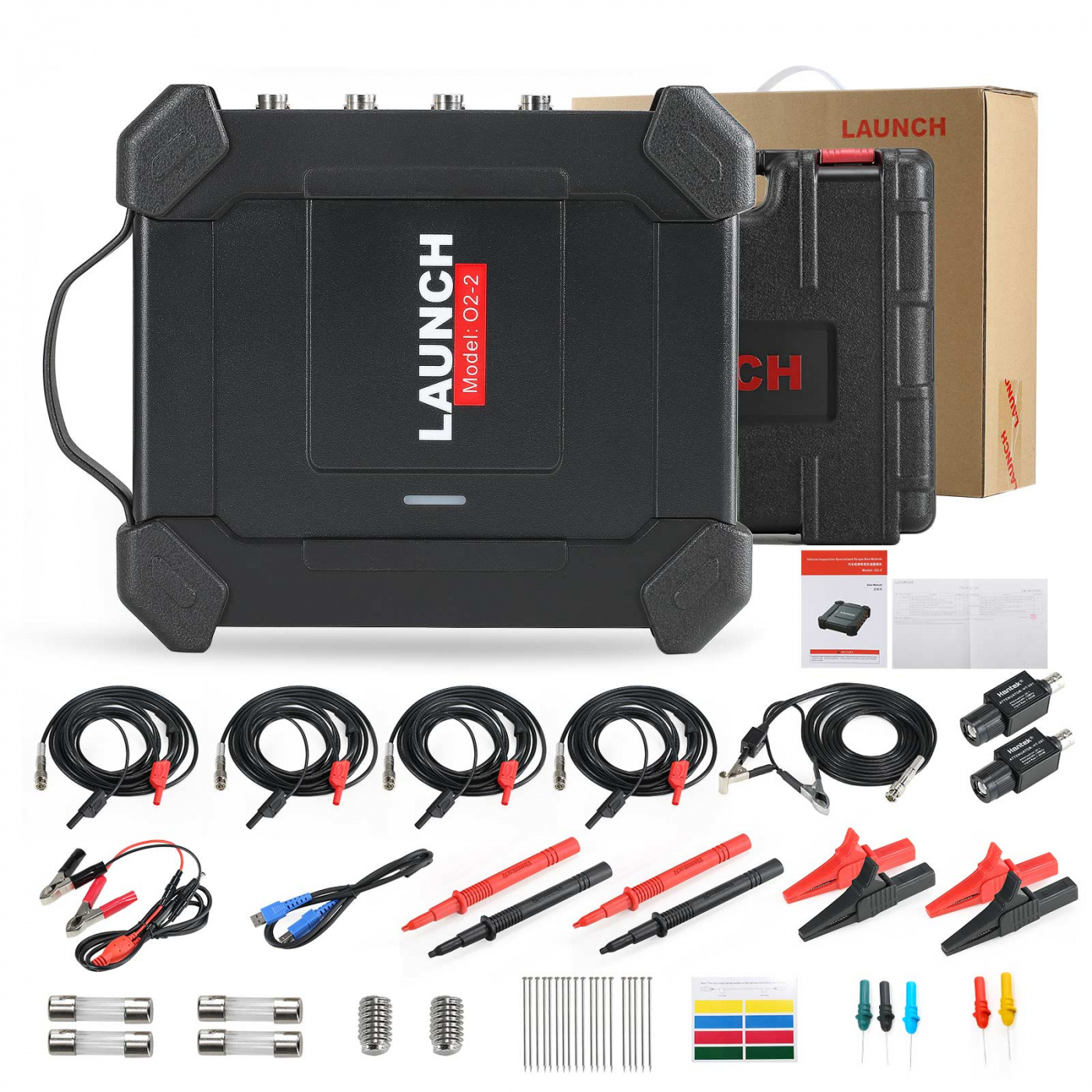

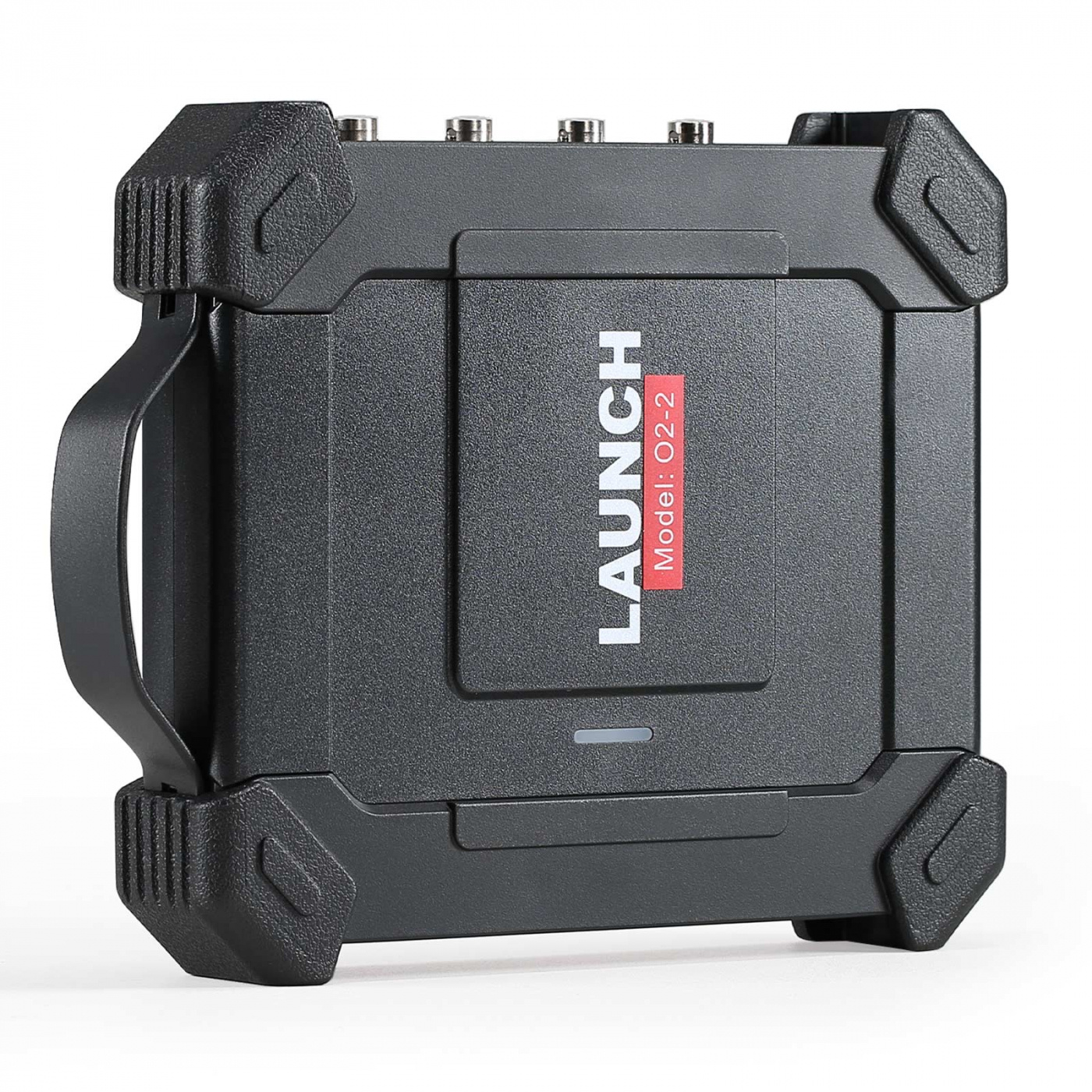

Launch X431 O2-2 Scopebox – 4-kanals digitalt oscilloskop, 100 MHz

Utöka din Launch X431-diagnosutrustning med professionell oscilloskopdiagnostik.

Launch X431 O2-2 Scopebox är ett kraftfullt och portabelt 4-kanals digitalt oscilloskop för avancerad fordonsdiagnostik. Med 100 MHz bandbredd, snabb responstid och omfattande mätfunktioner kan du analysera signaler från sensorer, ställdon, tändsystem, kommunikationskretsar och andra elektriska komponenter.

O2-2 integreras med kompatibla Launch X431-diagnosverktyg och ger verkstaden möjlighet att gå längre än traditionell felkodsläsning. Genom att se och analysera den faktiska signalen kan du snabbare lokalisera intermittenta och komplexa elektriska fel.

Viktiga fördelar

4 mätkanaler – analysera flera signaler samtidigt
100 MHz bandbredd för detaljerad signalanalys
Stigtid under 3,5 ns (typiskt)
23 automatiska mätparametrar
Inspelning, lagring och uppspelning av vågformer
One-touch-funktioner för snabbare arbetsflöde
Zooma vågformer både horisontellt och vertikalt
Avancerade matematiska funktioner inklusive FFT
Självkalibrering för optimal mätnoggrannhet
Färdiga testfunktioner för fordonsdiagnostik
USB-anslutning för strömförsörjning och dataöverföring
Stabil, robust och portabel konstruktion

Avancerad diagnostik – direkt i din Launch X431

Launch O2-2 Scopebox är utvecklad för felsökning av elektriska och elektroniska system i moderna fordon. Oscilloskopet hjälper dig att upptäcka fel som inte alltid kan identifieras enbart genom felkoder.

Passar bland annat för analys av:

Elektriska kretsar
Sensorer
Ställdon
Tändsystem
Kommunikationssignaler
Kombinerade tester
Signal- och vågformsproblem

Det gör O2-2 till ett värdefullt verktyg för både professionella verkstäder, diagnostekniker och avancerade fordonsmekaniker.

23 automatiska mätfunktioner

O2-2 erbjuder 23 automatiska mätparametrar samlade på samma skärm, vilket gör det enkelt att snabbt välja och jämföra olika mätvärden.

Du slipper onödigt bläddrande mellan menyer och kan fokusera på själva felsökningen.

Snabb växling mellan triggers

Oscilloskopet stöder bland annat Edge Trigger och Pulse Width Trigger samt triggerlägena Normal, Auto och Single SEQ.

Det intuitiva gränssnittet gör det enklare att konfigurera triggern och snabbt fånga den signal eller störning du söker.

Spara vågformer med ett klick

Aktuella vågformer kan sparas snabbt för senare analys och jämförelse.

En sparad vågform kan användas som referens vid framtida mätningar – perfekt när du vill jämföra signalen från en misstänkt komponent med ett tidigare mätresultat.

Spara egna förinställningar

När du har hittat rätt inställningar för en viss typ av mätning kan konfigurationen sparas som en egen preset.

Nästa gång du utför samma eller en liknande mätning laddar du helt enkelt den sparade konfigurationen istället för att ställa in alla parametrar på nytt.

Resultatet: snabbare och mer konsekvent diagnostik.

Smidig zoom och markörhantering

Med tvåpunktsstyrning kan vågformen förstoras eller förminskas både horisontellt och vertikalt för detaljerad signalanalys.

Horisontella och vertikala markörer kan aktiveras och flyttas individuellt. När vågformen zoomas anpassas markörer och fasskala för att bibehålla korrekt mätområde.

Avancerad vågformsanalys

För mer avancerad diagnostik stöder O2-2 matematiska operationer mellan olika kanaler, inklusive:

Addition
Subtraktion
Multiplikation
Division
FFT – Fast Fourier Transform

Det ger betydligt större möjligheter att analysera komplexa elektriska signaler och hitta avvikelser.

Inbyggt demonstrationsläge

O2-2 har ett demonstrationsläge med förinställda sinusvågor. Det gör det möjligt att bekanta sig med oscilloskopets viktigaste funktioner även utan att ansluta instrumentet till ett fordon.

Kompatibilitet

Direkt kompatibla Launch X431-enheter

O2-2 fungerar med bland annat:

Launch X431 PAD VII
Launch X431 PAD V
Launch X431 PRO3S+ SmartLink HD
Launch X431 PRO3 V+ Elite
Launch X431 PRO5

Kompatibelt via DBScar VII

X431-serien:

X431 PRO3 APEX
PRO DYNO
PROS V5.0
X431 PROS Elite
X431 V V5.0
PRO3S+ V5.0

IMMO-serien:

IMMO Elite
IMMO Plus

Creader-serien:

CRP919X BT
CRP919E BT

Kontrollera kompatibiliteten med din specifika Launch-enhet och programvaruversion före köp.

Meny och funktioner

Measure
Tillgång till 23 automatiska mätparametrar.

Save
Spara aktuell vågform och använd den som referens vid framtida jämförelser.

Display
Anpassa hur vågformen visas på skärmen.

User Setting
Inställningar för bland annat lagringsdjup, fabriksåterställning, självkalibrering samt lagring och återställning av konfigurationer.

About
Visar detaljerad information om applikationen och systemet.

Tekniska specifikationer

Specifikation	Launch O2-2
Antal kanaler	4
Bandbredd	100 MHz
Stigtid	3,5 ns (typiskt)
Noggrannhet	±3 %
Ingångsimpedans	1 MΩ ±1,5 %
Ingångstyp	Single-ended, BNC
Ingångskoppling	DC / AC
Överbelastningsskydd	±200 V per ingång
Tidsbas	1 ns–1 ks
Vertikal upplösning	8 bit
Buffertminne	10 M för 4 kanaler
Strömförsörjning	USB / DC IN
Dataöverföring	USB
Triggerlägen	Normal, Auto, Single SEQ
Avancerad trigger	Edge, Pulse Width

Varför välja Launch X431 O2-2 Scopebox?

En diagnosskanner kan tala om vilket system som rapporterar ett fel. Ett oscilloskop hjälper dig att se vad som faktiskt händer med signalen.

Med Launch O2-2 får du ett kraftfullt komplement till din X431-utrustning som kan hjälpa dig att:

✓ Hitta svårdiagnostiserade elektriska fel
✓ Analysera upp till fyra signaler samtidigt
✓ Kontrollera sensorer och ställdon i realtid
✓ Spara och jämföra vågformer
✓ Arbeta snabbare med presets och automatiska mätningar
✓ Utföra mer avancerad fordonsdiagnostik med samma Launch-ekosystem

Launch O2-2 – när felkoden inte berättar hela historien

För verkstäder och tekniker som vill ta felsökningen till nästa nivå är Launch X431 O2-2 Scopebox ett professionellt tillägg som kombinerar 4 kanaler, 100 MHz bandbredd och avancerad vågformsanalys i ett kompakt och portabelt format.
