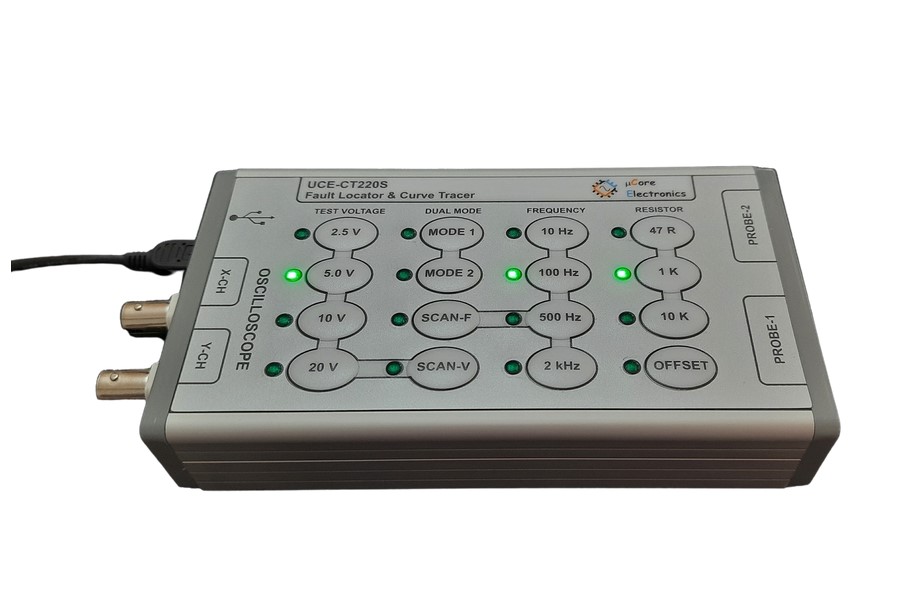

UCE-CT220S komponenttestare Curve Tracer
UCE-CT220S komponenttestare Curve Tracer
UCE-CT220S komponenttestare Curve Tracer
UCE-CT220S komponenttestare Curve Tracer
UCE-CT220S komponenttestare Curve Tracer

UCE-CT220S komponenttestare Curve Tracer

7690 kr

Leverans:  1-2 arbetsdagar
Artnr: 100-17
  • Produktbeskrivning
  • UCE-CT220S En PC-uppkopplad komponenttestare med möjlighet att skapa och jämförelse mot databas

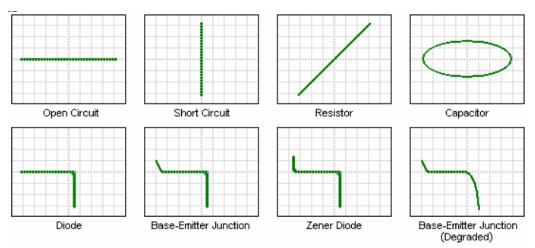

    En komponenttestare, sk. Curve tracer är en grundläggande testutrustning som används för att spåra I-V-kurvor genom att analysera egenskaperna hos halvledarkomponenter som dioder, kondensstorer, induktanser, transistorer, tyristorer etc. De används ofta i felanalys och karakterisering av elektronikkomponenter.

    V-I-testmetoden (spänning vs ström) används i stor utsträckning i världen för reparation och felsökning av kretskort.

    52 olika testförhållanden kan skapas med olika kombinationer av testspänning, källmotstånd och frekvensvärden.








    Det finns två lägen i PC-programvaran.
    1- Grundläggande läge - Basic Mode
    2- Avancerat läge - Advanced Mode

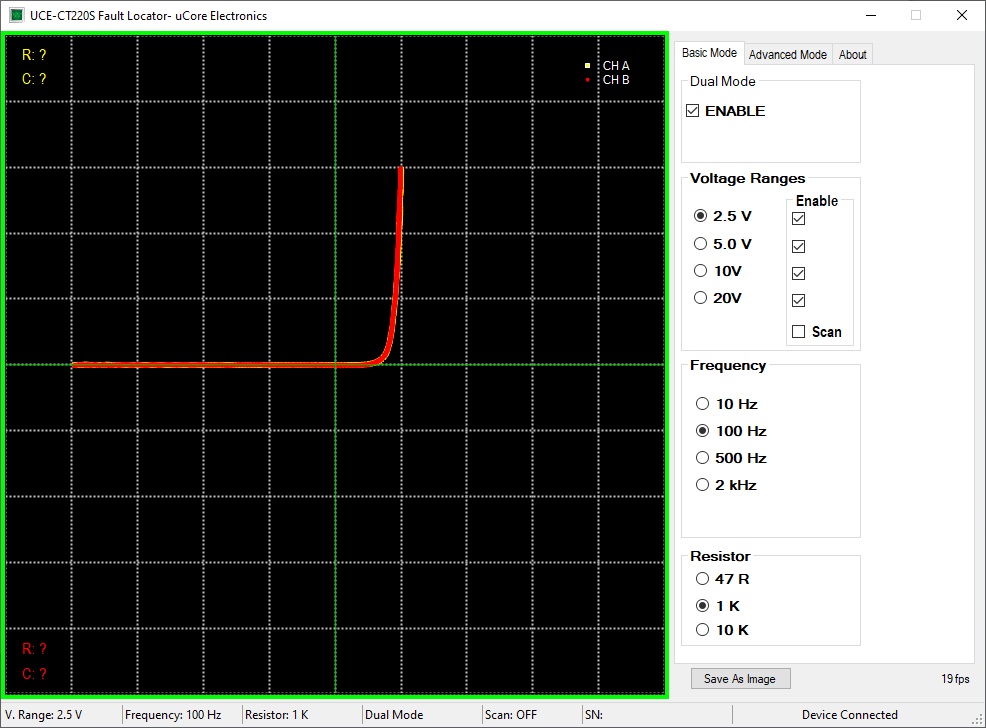

    I Basic mode kan teststeg ställas in manuellt. Genom att aktivera det dubbla läget kan två kretskort jämföras mot varandra. Jämförelsen kan göras inom en viss tolerans och denna variabel kan justeras av användaren. Resultatet av jämförelsen rapporteras visuellt och hörbart av programmet, ljudvarningen kan även stängas av.
    Värden som kapacitet och resistans visas på skärmen.

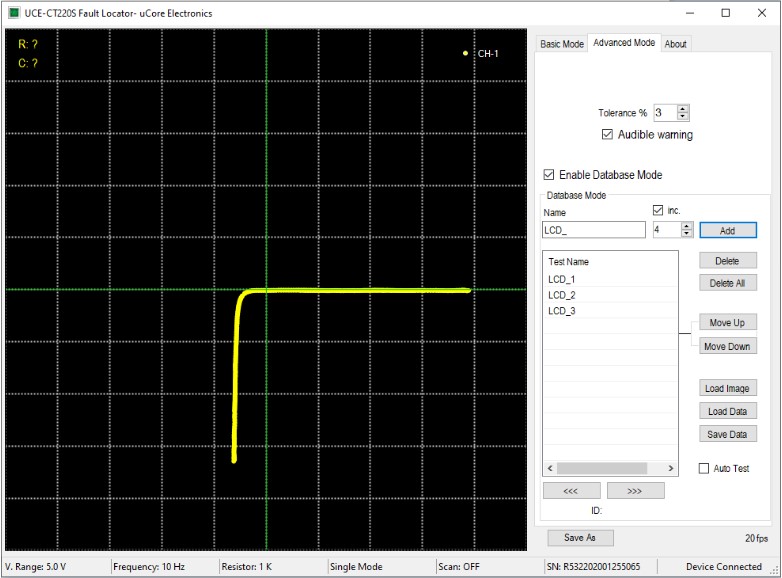

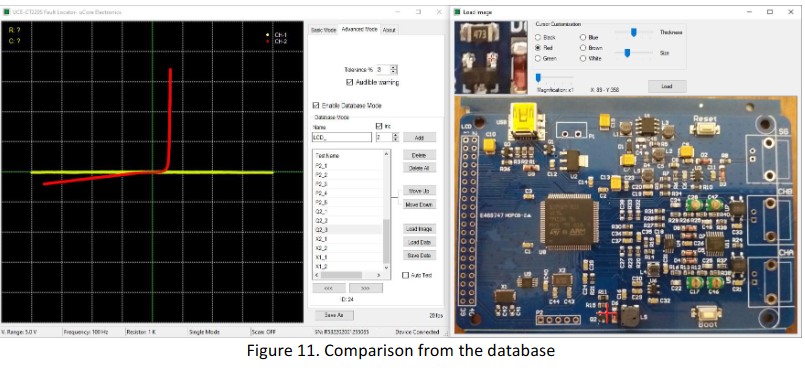

    I avancerat läge kan en databas med foto skapas för kretskortet. Impedanskurvan för varje mätpunkt på kretskortet registreras i ett första steg. Dessa registreringar kan sedan matchas med den visuella bilden av kretskortet. När samma kort testas i framtiden kan man således se vilken impedans som motsvarar vilken mätpunkt på kretskortet.
    Detta möjliggör snabb och exakt jämförelse med en tidigare känd, felfritt referens-kort.

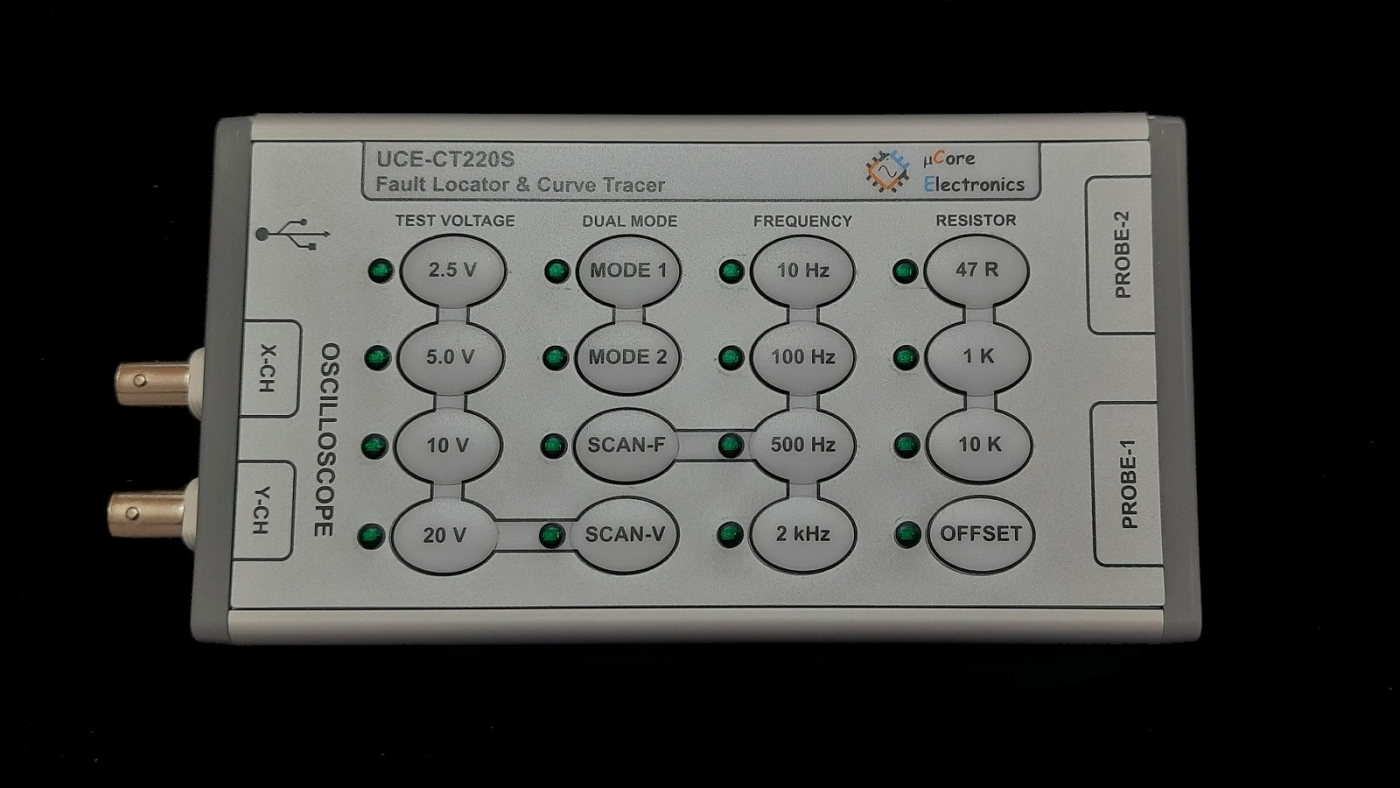

    En annan egenskap hos produkten är att den kan användas i fristående läge oberoende av PC. I detta fall kan impedanskurvorna observeras på vilket oscilloskop som helst. I fristående läge fungerar produkten som grundläget i PC-programmet. Resultatet av jämförelsen med en summer på enheten kan rapporteras hörbart av enheten.

    Testningen utförs i spänningslöst tillstånd, under inga omständigheter får elektroniken vara spänningssatt vid test!

    Specifikationer:

    Kanaler: 2
    Vågform: Kanal: 2: Sinusvåg
    Testfrekvenser: 10Hz, 100Hz, 500Hz, 2000Hz
    Spänning i öppen krets: ±1,0V, ±2,5V, ±5V, ±10V, ±20V
    Inkopplingsbar resistans: 47R (endast @1,0V, 2,5V och @5V), 1kΩ, 10kΩ

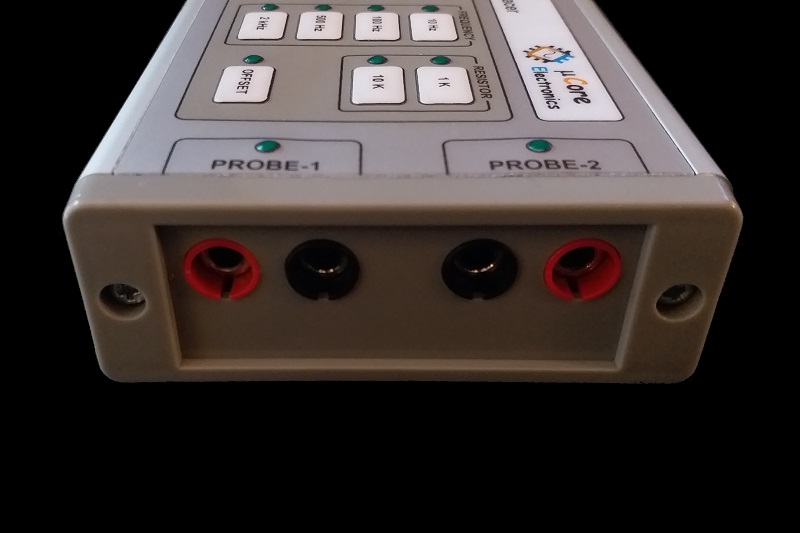

    Anslutning för testprob: 4 mm banankontakt.

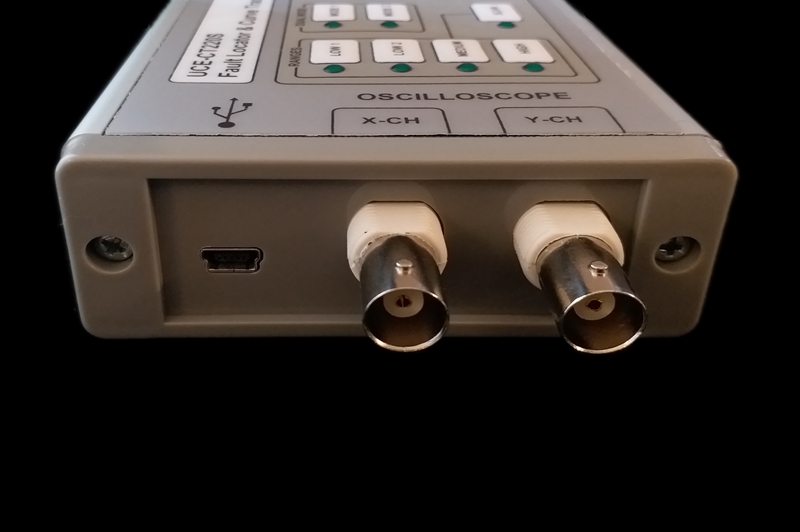

    Oscilloskoputgång: 2st BNC-kontakter
    PC-anslutning: Mini-USB-kontakt (USB HID-protokoll).
    Lagring: intern 8 MB USB-disk för uppgradering av fast programvara (bootload).
    Strömförbrukning: 4W
    Mått: Effekt: 4W: 169 x 83 x 31 mm
    Vikt: 245gr

    Förpackningslista:

    1 st UCE-CT220S Tracer
    2 uppsättningar 4 mm bananmultimeterprober med 4 mm banan
    1 st banankontakt till krokodilkabel
    2 st BNC- till BNC-kablar för anslutning till oscilloskop.
    1 st USB-kabel
