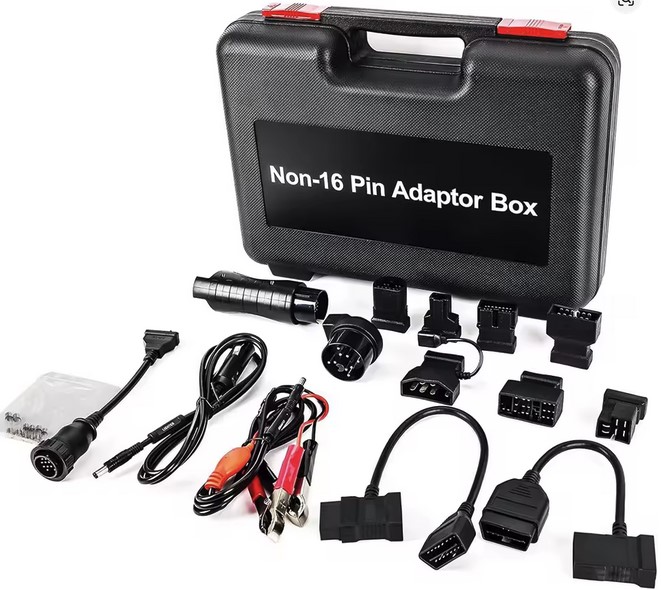

LAUNCH X431 Non-16 Pin Adaptor Box är den avgörande länken som gör det möjligt att använda moderna diagnosverktyg med äldre fordon. Många äldre bilmodeller från 1990-talet och början av 2000-talet använder proprietära 16-poliga eller 38-poliga diagnoskontakter istället för dagens standardiserade OBDII-uttag med 16 stift. Utan rätt adapter kan diagnosverktyget inte kommunicera med fordonets styrsystem.
Denna adapterbox överbryggar skillnaden mellan LAUNCH X431-seriens moderna diagnosutrustning och äldre fordons diagnosarkitektur. Genom att ansluta diagnosverktyget till fordonets specifika OBD1- eller 38-poliga kontakt möjliggör adaptern fullständig kommunikation med fordonets elektroniska system. Produkten är kompatibel med modeller såsom CRP919E, BT, PRO V5.0, PRO3S+ och X431 PAD V ELITE.
Varför 38-polig anslutning är viktig för äldre fordon
Många användare är inte medvetna om att den fysiska kontakttypen direkt påverkar vilka diagnostikfunktioner som är tillgängliga. Den 38-poliga standarden förekommer ofta i äldre GM-, Ford- och Chrysler-fordon. Utan rätt adapter kan diagnosverktyget inte anslutas till fordonet, vilket gör att avancerade funktioner i X431-serien inte kan användas.
LAUNCH 38 Pin Adapter är utvecklad för att omvandla diagnosverktygets moderna 16-poliga anslutning till äldre 38-poliga fordonsuttag. Detta möjliggör dataöverföring mellan fordonet och diagnosenheten och ger tillgång till system som annars inte kan läsas av.
Förståelse för det fysiska gränssnittet
Adapterboxens huvudsakliga funktion är att skapa fysisk och elektrisk kompatibilitet mellan olika kontakttyper. Moderna OBDII-system använder en 16-polig standardkontakt, medan många äldre fordon använder andra kontaktformat med fler stift och alternativa signalvägar.
Adapterboxen innehåller korrekt konfigurerade stift för att matcha fordonets diagnosuttag. När adaptern ansluts mellan fordonet och LAUNCH X431-skannern etableras en komplett elektrisk anslutning som gör det möjligt att läsa och kommunicera med fordonets olika styrmoduler, exempelvis:
- Motorstyrning (ECM)
- Växellådsstyrning (TCM)
- ABS-system
- Luftkuddesystem
- Komfort- och karossmoduler
Integrering med LAUNCH X431-serien
Installationen av adaptern är enkel och kräver inga specialverktyg eller programmering. Det viktigaste är att välja rätt adaptervariant för aktuell bilmodell och årsmodell, eftersom kontakttyperna varierar mellan tillverkare och generationer.
När rätt adapter har valts sker anslutningen enligt plug-and-play-principen:
- Identifiera fordonets diagnoskontakt
- Välj korrekt adaptervariant
- Anslut adaptern till fordonets diagnosuttag
- Anslut LAUNCH X431-skannern till adaptern
- Slå på tändningen och starta diagnosprogramvaran
Systemet känner därefter automatiskt av fordonet och möjliggör felsökning, felkodsläsning och systemtester.
Praktiskt exempel: Diagnostik av en Ford F-150 från 1998
Ett praktiskt exempel visar tydligt adapterboxens betydelse. En Ford F-150 från 1998 kunde inte diagnostiseras med en vanlig OBDII-skanner eftersom fordonet använde en 38-polig kontakt. Efter installation av LAUNCH X431 Non-16 Pin Adaptor Box kunde en LAUNCH X431 PRO V5.0 omedelbart kommunicera med fordonets motorstyrsystem.
Diagnosen identifierade snabbt:
- Feltändning i cylinder 3
- Felaktig syresensor
Genom att korrekt identifiera problemen kunde reparationen utföras direkt utan onödigt felsökningsarbete. Detta sparade både tid och kostnader och visar tydligt värdet av rätt adapterlösning vid arbete med äldre fordon.
Jämförelse mellan olika adapterlösningar
| Funktion | Standard OBDII-adapter | LAUNCH 38 Pin Adapter | Non-16 Pin Adaptor Box |
|---|---|---|---|
| Fordonskompatibilitet | 1996 och nyare | 1990–1995 GM/Ford/Chrysler | OBD1 och 38-poliga system |
| Anslutningstyp | 16-pin till 16-pin | 16-pin till 38-pin | 16-pin till OBD1/38-pin |
| Kompatibla skannrar | Alla X431-modeller | X431, PRO V5.0, PRO3S+ | CRP919E, BT, PRO V5.0, PAD V ELITE |
| Diagnostiknivå | Grundläggande motorkoder | Full systemskanning | Full systemskanning för OBD1 |
| Användningsområde | Moderna fordon | Äldre amerikanska fordon | Äldre fordon med specialkontakter |
Tabellen visar tydligt att specialanpassade adapterlösningar erbjuder betydligt djupare diagnostikmöjligheter än standardanslutningar.
Tillförlitlighet och långsiktig användning
Adapterboxens livslängd påverkas både av materialkvalitet och korrekt användning. Högkvalitativa kontakter säkerställer stabil signalöverföring och minskar risken för kommunikationsfel under diagnostik.
För att säkerställa lång livslängd rekommenderas följande:
- Håll diagnosuttaget rent från damm och smuts
- Undvik att böja eller vrida adaptern under användning
- Kontrollera stiften regelbundet för korrosion eller skador
- Byt ut adaptern vid synliga deformationer eller missfärgningar
Korrekt hantering skyddar både adaptern och diagnosutrustningen.
Slutsats
LAUNCH X431 Non-16 Pin Adaptor Box är ett nödvändigt tillbehör för professionell diagnostik av äldre fordon. Produkten gör det möjligt att använda moderna LAUNCH X431-diagnosverktyg med äldre OBD1- och 38-poliga system och ger tillgång till avancerad systemdiagnostik som annars inte är möjlig.
För verkstäder, fordonstekniker och entusiaster som arbetar med äldre fordonsplattformar erbjuder adaptern en stabil, tillförlitlig och effektiv lösning för fullständig felsökning och systemanalys. Den säkerställer kompatibilitet mellan modern diagnostikteknik och äldre fordonsarkitektur och är därmed en viktig investering för avancerad fordonsdiagnostik.
